СУХИЕ ТРАНСФОРМАТОРЫ

__ Трансформаторы с литой изоляцией

Сухие трансформаторы с литой изоляцией по уникальной технологии SGB - прямой доступ к экономии затрат!

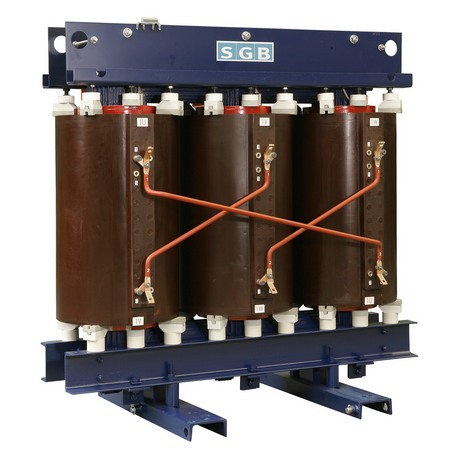

Трансформатор сухой с литой изоляцией

Рисунок №1 - Трансформатор сухой с литой изоляцией

Рисунок №2 - Структура условного обозначения трансформаторов DTTH

Расшифровка модификации трансформаторов DTTH:
L– пониженные потери х.х. и уровнь шума,
IL– пониженные потери к.з + х.х. и уровнь шума,
YL– повышенное напряжение кз (uk) (вместо стандартного 4% - 6%) и пониженные потери х.х. и уровнь шума,
XL- пониженное напряжение кз (uk) (вместо стандартного 6% - 4%) и пониженные потери х.х. и уровнь шума,
M– значительно пониженные потери х.х и уровнь шума,
YM- значительно пониженные потери х.х и уровнь шума и повышенное напряжение кз (uk) (вместо стандартного 4% - 6%),
ХM- значительно пониженные потери х.х и уровнь шума и пониженное напряжение кз (uk) (вместо стандартного 6% - 4%),
C– частота отличная от 50 Hz,
G- преобразовательный трансформатор,
D– двухъярусный трансформатор,
DG– преобразовательный двухъярусный трансформатор,
K- концентрический трансформатор,
KG- концентрический преобразовательный трансформатор,
R– регулируемый трансформатор,
A– автотрансформатор,
P– заземляющий трансформатор.

DTTHL-50/10
DTTHL-100/10
DTTHL-160/10
DTTHL-250/10
DTTHM-250/10
DTTH-400/10
DTTHL-400/10
DTTHM-400/10
DTTHYL-400/10
DTTHYM-400/10
DTTH-500/10
DTTHL-500/10
DTTHM-500/10
DTTHYL-500/10
DTTHYM-500/10
DTTH-630/10
DTTHL-630/10
DTTHM-630/10
DTTHYL-630/10
DTTHYM-630/10
DTTH-800/10
DTTHL-800/10

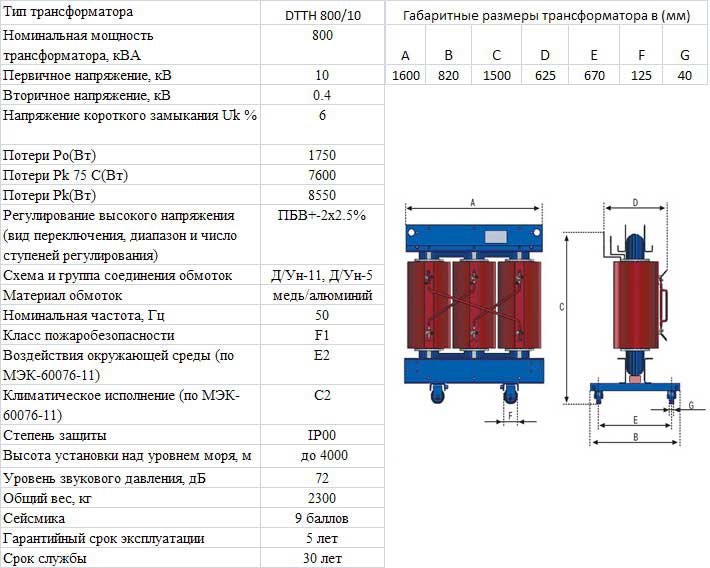

DTTHIL-800/10
DTTH-1000/10
DTTHL-1000/10
DTTHIL-1000/10
DTTH-1250/10
DTTHL-1250/10
DTTHIL-1250/10
DTTH-1600/10
DTTHL-1600/10
DTTHIL-1600/10
DTTH-2000/10
DTTHL-2000/10
DTTHIL-2000/10
DTTH-2500/10
DTTHL-2500/10
DTTHIL-2500/10

Преимущества использования сухих трансформаторов SGB, с литой изоляцией:

1. Минимальный риск возгорания. Литая изоляция не подвержена воспламенению и обладает свойствами самозатухания. Дополнительные противопожарные мероприятия не требуются.

2. Намотка катушки (ВН) выполняется изолированным фасонным проводом (расчетной длины, без спаек внутри катушки), изоляция которого состоит из полиэфиромидного лака высокой нагревостойкости 200оС.

3. Возможность увеличения мощности. С помощью установки вентиляторов, литые трансформаторы “SGB” с естественным охлаждением могут быть трансформированы в трансформаторы с принудительным охлаждением, что обеспечивает увеличение мощности до 40%, а в особых случаях и выше, и это не уменьшает срок службы этих трансформаторов. Если при проектировании было предусмотрено, что загрузка трансформаторов во время нормальной эксплуатации составляет около 70% от номинальной мощности, то при выходе из строя одного из трансформаторов (при установке одного или более дублирующих трансформаторов), мощности второго трансформатора с принудительным охлаждением будет достаточно, чтобы принять на себя нагрузку неисправного трансформатора, без ограничения потребителей.

Система охлаждения

Рисунок №4 и №5 - Система охлаждения с вентиляторами радиального потока

4. Уменьшение потерь за счет изготовления сердечника по технологии "Step-lap". Для защиты от коррозии используется термостойкий двухкомпонентный лак, который проникает между отдельными листами сердечника и склеивает их. Тем самым достигается исключительные свойства в отношении потерь и уровня шума. Как следствие экономия потребляемой электроэнергии.

5. Стойкость к ударным перегрузкам по напряжению. Уникальность обмоток (ВН, НН) трансформаторов SGB состоит в том что, обмотки выполнены с дополнительными радиальными каналами охлаждения. Что при одинаковом расходе материалов в трансформаторах SGB обеспечивается равномерное распределение температуры в катушках. Увеличение охлаждаемой поверхности, как следствие продление срока службы трансформаторов. Результатом является бесперебойная работа оборудования в длительный срок эксплуатации.

Сравнение катушек

Рисунок №6 и №7 - Сравнение катушек с радиальными каналами и без

Радиальные каналы

Рисунок №8 - Радиальные каналы катушки ВН

6. Высокая устойчивость к кратковременным перегрузкам. Плотность тока в катушке трансформатора с литой изоляцией SGB значительно ниже, чем в катушках масляных трансформаторов. Поэтому кратковременные перегрузки, например, при запуске сложного оборудования преодолеваются без необходимости увеличения мощности. Возможность с экономить на начальном выборе оборудования не завышая мощности.

7. Высокая устойчивость к коротким замыканиям обмотки низкого напряжения (НН). Благодаря применению многослойной изоляции «Prepreg» с последующим склеиванием образуется цилиндр, с прочными стенками, который выдерживает большие радиальные силы при коротких замыканиях по сравнению с другими техническими решениями. Обеспечивает надежность в аварийных ситуациях, что неизбежно приводит к экономии средств на обслуживание и ремонт.

8. Стойкость к высоким температурам. Высокие тепловые режимы достигаются за счет особой конструкции обмотки высокого напряжения (ВН). Армирование стекловолокном конструкции катушек (вследствие чего достигается прочность на растяжение сопоставимая с коэффициентом температурного расширения меди) обеспечивает высокую надежность при транспортировке и эксплуатации, даже в условиях резкого перепада температур. Каналы в обмотках трансформаторов исключают перегрев трансформатора и продлевают срок службы. Благодаря этому, трансформатор работает в стандартном температурном режиме. Экономия достигается за счет надежности. По желанию заказчика, трансформаторы могут быть оснащены радиальными вентиляторами.

9. Гарантированный длительный срок эксплуатации. Чтобы гарантировать срок службы свыше 20 лет, в трансформаторе предусмотрена система контроля температуры. Через каждые 720 часов термоконтроллер, устанавливаемый на трансформаторе (по заказу), выводит его в режим самотестирования.
10. Трансформаторы имеют пониженные уровни шума и вибрации, что позволяет устанавливать трансформаторы "SGB" в помещениях с особыми условиями по шуму и вибрации (жилые помещения, больницы, бизнес центры). Для дополнительного снижения шума и вибрации в комплект поставки входят шумо-виброгасители, устанавливаемые на нижнем ярме рамы трансформатора.

Шумовиброгасящая опора

Рисунок №9 - Шумовиброгасящая опора верхнего ярма

Шумовиброгасящая опора

Рисунок №10 - Шумовиброгасящая опора нижнего ярма

11. Установка в сейсмоопасных зонах. Конструктивные решения трансформаторов позволяют устанавливать их в сейсмоопасных зонах свыше 9 баллов по шкале Рихтера, и на высоте свыше 3000 метров (по заказу).

12. Возможность установки трансформаторов в различных типах кожухов от IP23 до IP65.

Кожух трансформатора
